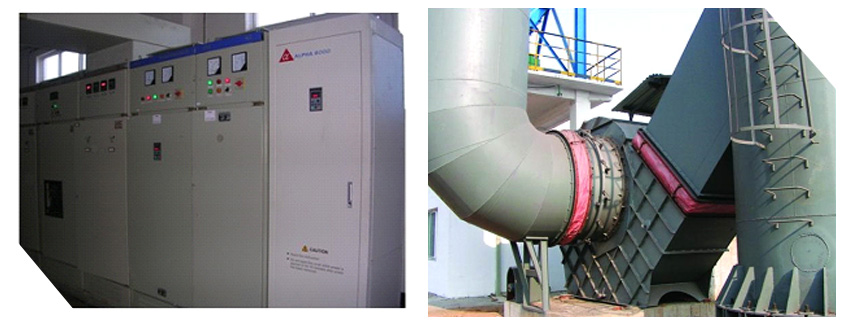

1、引風機變頻器轉速自動的模擬量

由于變頻調節對象與引風機靜葉調節對象一樣，所以將原有的偏差形成回路直接引出作為現有的變頻調節的偏差作用于現有的引風變頻控制。并就變頻的點加入了結合轉速的平衡回路，將兩側的出力保持平衡。同時也獨立的加入其單雙風機變頻方式的增益回路，由于原有的偏差形成回路中包含了總風量的前饋部分，所以在的變頻轉速回路中就不再增加，考慮到一旦發生單臺引風變頻跳閘，又不能恢復變頻方式運行，將原有的擋板控制回路中的電流平衡回路改為位置反饋平衡回路，同時將另1臺引風變頻逐步加到，投入引風自動。

2、引風機變頻器轉速自動的開關量部分

當引風機靜葉投入自動時，將會閉鎖A、B變頻器轉速投自動。另外當偏差回路中形成值過一定值(暫定為50%)時，將自動切除變頻器自動。爐膛負壓信號發生故障時，則發傳感器故障信號，變頻器退出自動。當爐膛負壓一值觸發時，延時3s閉鎖轉速增加，當爐膛負壓一值觸發時，延時3s閉鎖轉速減少。
